■主要電氣參數

額定工作電壓：主回路400V :輔助回路：交流200V（直流100V）

額定絕緣電壓： 690V

工頻耐受電壓： 2500V/min

額定電流：主回路進線至250A （分路出線至125A）:輔助回路10A

■產品優點

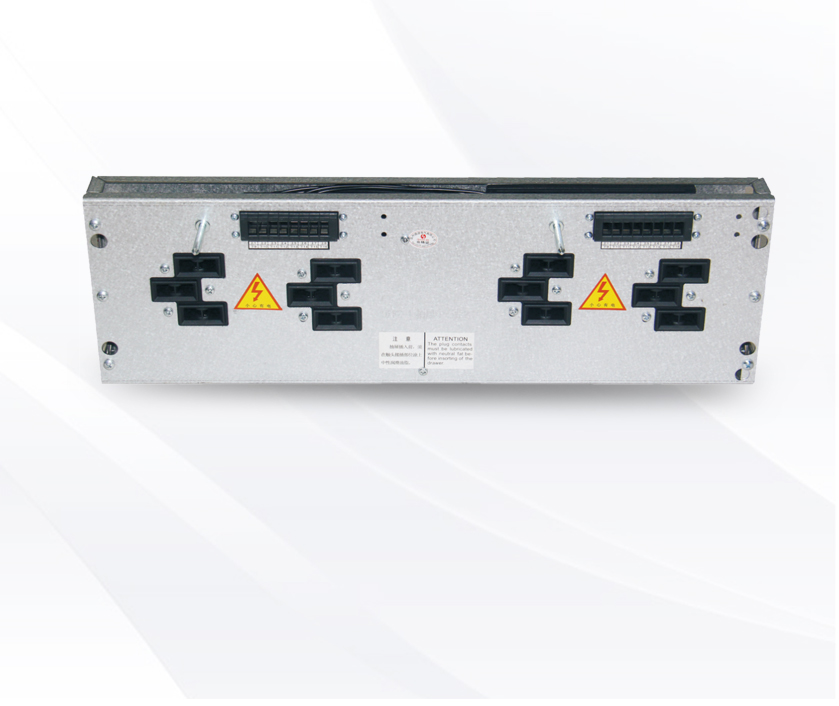

●DXFZ-6系列50相距薄型電路分配轉接器是為母排5mm厚，相距50mm母線如裝配半塊功能板情況下使用，使用時須注意如下幾點：

1、裝配轉接器時須取下匯襯套板，我司有專用設計的固定L型母線用零件，保證動穩定性能。

2、抽屜層隔板和標準MNS隔板通用，可實現半塊功能板柜型使用薄型電路分配轉接器。

3、DXFZ-6系列抽屜和DXFZ-1,3,4系列抽屜通用。

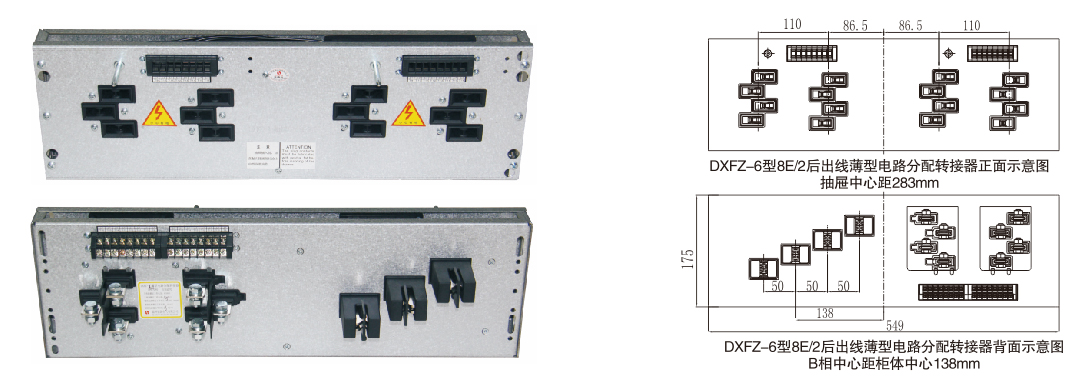

●DXFZ-6型8E/2 —次125A后出線，二次16線后出線，垂直母線50相距，抽屜中心距283mm

■ DXFZ-6型125A后出線型號列表

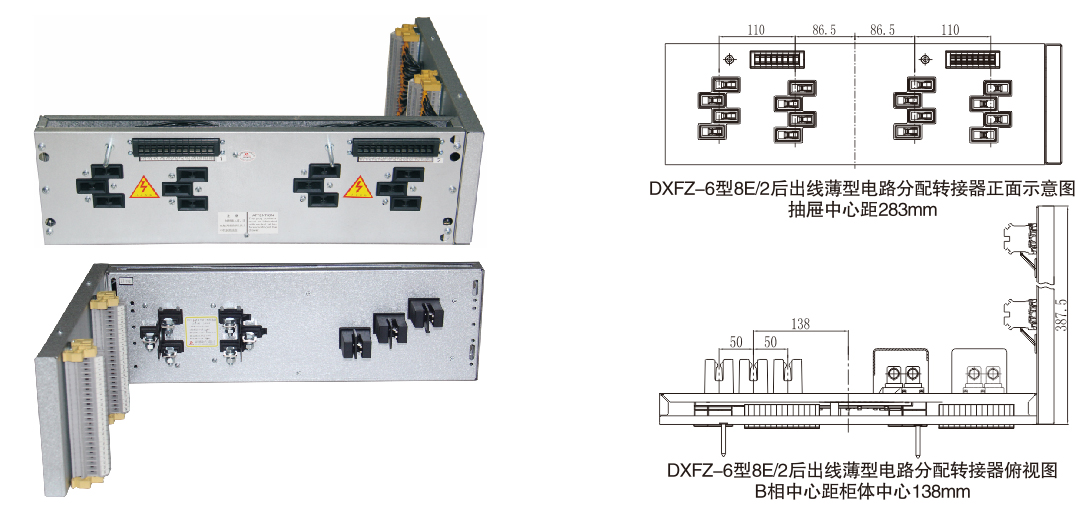

●DXFZ-6型8E/2—次125A后出線，二次24線后出線，垂直母線50相距，抽屜中心距283mm

■ DXFZ-6型125A后出線型號列表

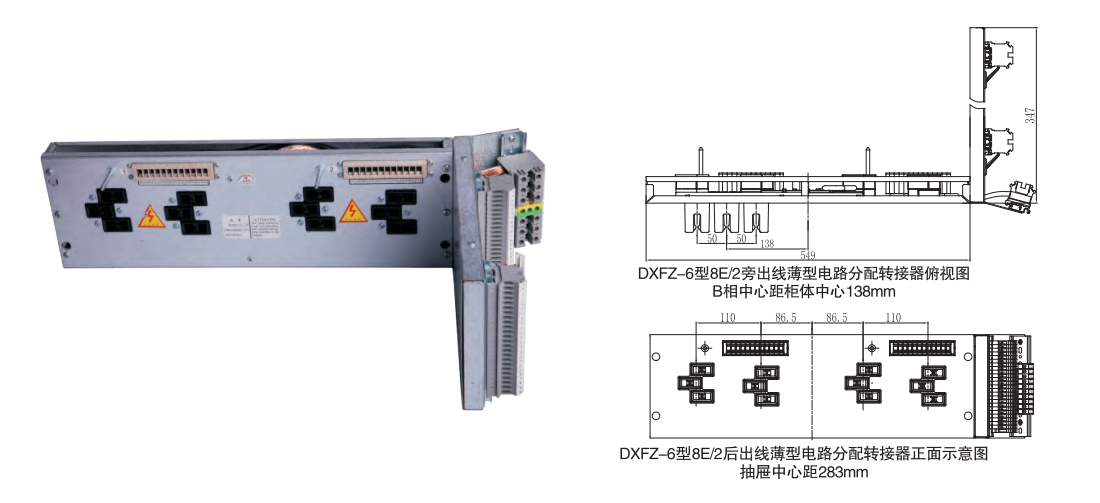

■ DXFZ-6型125A旁出線型號列表
